Je vind op deze pagina informatie om de bij SlimHuisenTuin gekochte Gardena bewatering producten makkelijker te kunnen installeren.
Wateraanvoer
Sproeiers
Gebruiksaanwijzingen
Ventielbox v3
Waterplug
Smart installeren
Micro Drip voor borders, terras en balkon
Druppelbuizen
Installatie volgorde producten
Installatie Smart systeem
______________________________
Tip 1 Leg de Tyleen buizen een paar dagen voor je begint alvast uitgerold neer dat maakt het makkelijker in de gleuf te leggen. Je kan alles dicht gooien behalve bij de plekken waar een koppelstuk zit deze moet eerst onderdruk, water, staan voor controle. Tip 2 Het uitrollen van de tyleen buis gaat stuk makkelijker met 2 personen.Tip 3 Leg de water aanvoerbuis in de buurt langs de Pop-Up sproeiers daarmee voorkom je extra koppelstukken.

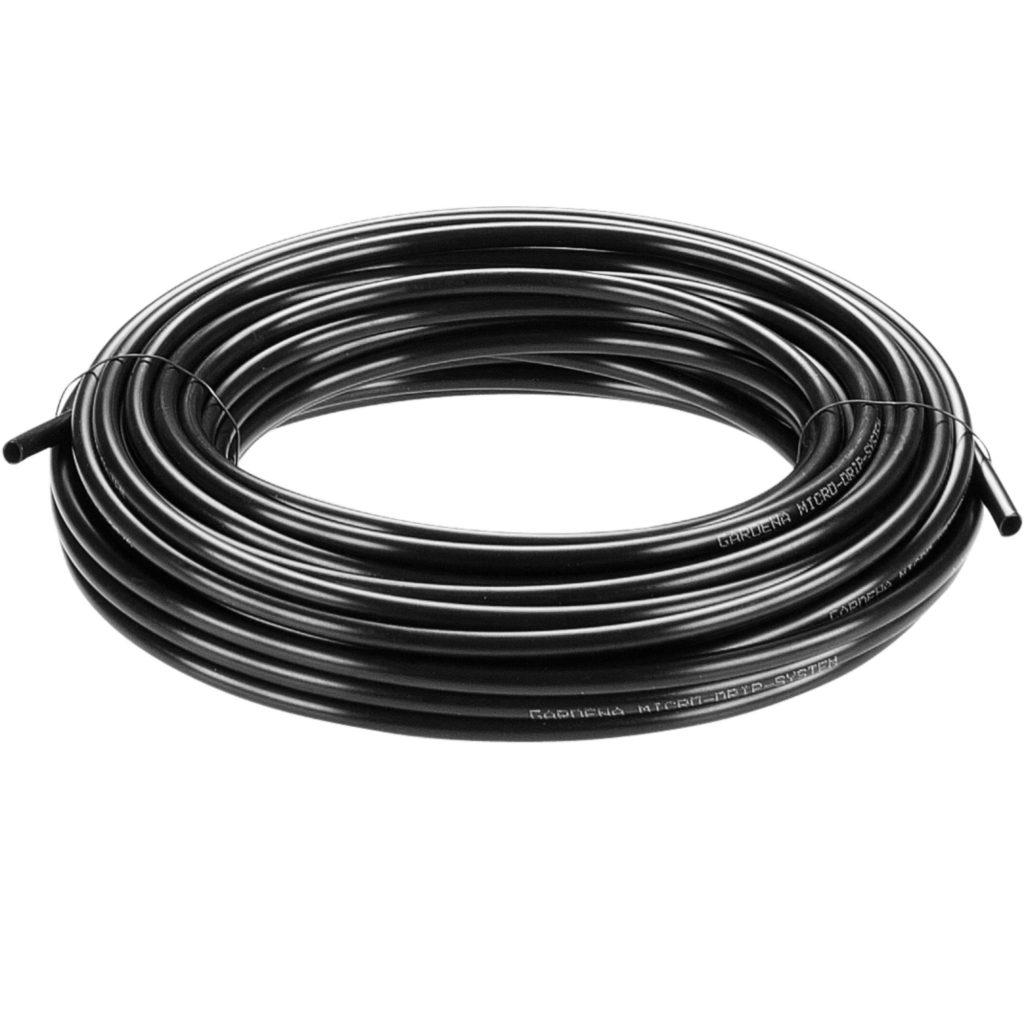

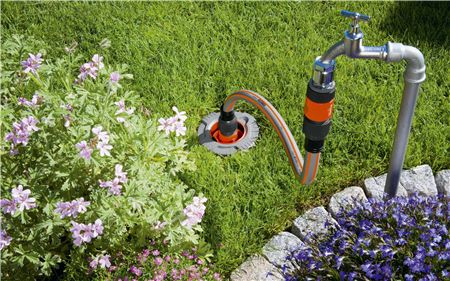

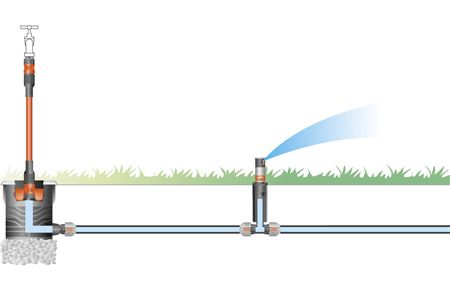

De wateraanvoer buis is de water ader door de tuin waarop je de verschillende artikelen kan koppelen.Startpunt is een waterkraan, pomp bij sloot of een diepte pomp bij gebruik van een eigen tuinbron.Bijna altijd wordt de 25mm aanvoerbuis bij de start aangesloten op een aanvoer waterstopcontact (art. 2722-20)dit is een stopcontact waarop een 19mm slang( aansluit garnituur art. 2713-20) gekoppeld naar de kraan of de pomp aan de onderzijde van dit water stopcontact wordt een 25mm water aanvoerbuis gekoppeld 2761-20 die op zijn beurt ondergronds de tuin in gaat en veelal wordt gekoppeld aan een ventiel box als zone verdeler.Is er een systeem geadviseerd met een 6 weg waterverdeler (art. 1197-20) dan kan er ook een 15mm aansluit garnituur (art. 18040-20) zijn geadviseerd. Je moet dan wel het koppelstuk veranderen op het aanvoer waterstopcontact.

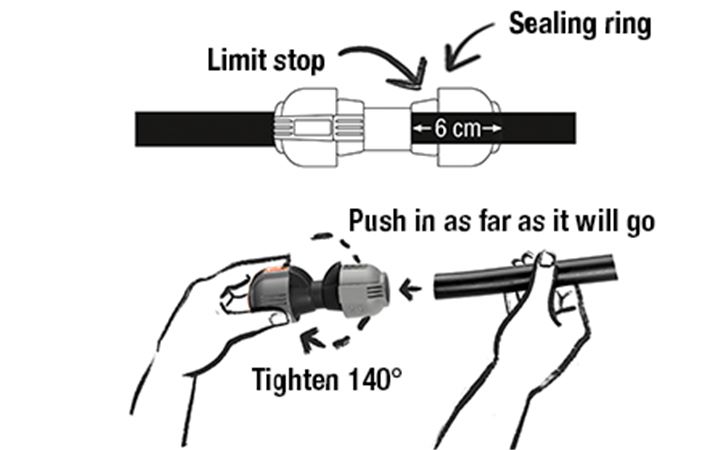

Let op elke koppeling die u plaatst op een 25mm tyleen buis moet extra aangedrukt worden, hetgeen betekend dat de koppeling zo’n 6 cm over de buis schuift, na ca. 4 cm voelt u weerstand duw op dit punt de buis verder in het gat. Zo ontstaat er een waterdichte verbinding.Wij adviseren u de plek waar een koppeling komt als laatste dicht te gooien met aarde nadat het systeem getest is.

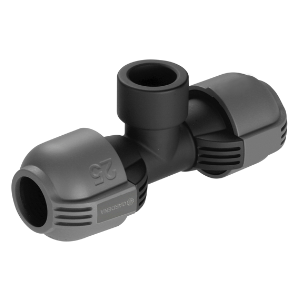

In elke water aanvoerbuis dus per zone en de aanvoerbuis is het nodig om een waterventiel, art. 2760-20 vaak samen met een koppelstuk 2790-20 te plaatsen. Deze zorgt er niet alleen voor dat sproeiers netjes terug zakken de grond in maar ze zorgen er ook voor dat de buizen voor de winter niet gevuld zijn met water waardoor er schade kan ontstaan met vorst. Het werkt het beste als u de ontwatering ventiel op het laagste punt installeert en het liefst op een bedje van steen/grind.

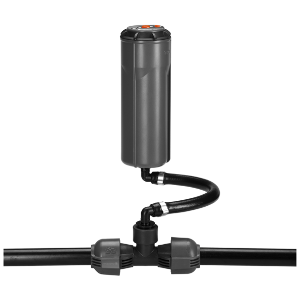

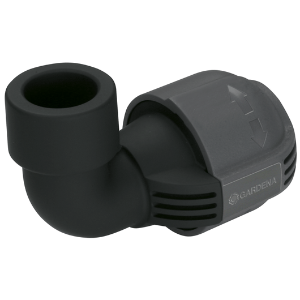

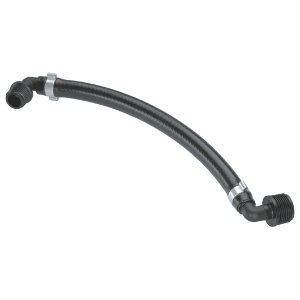

Er zijn in uw advies pop up sproeiers gebruikt die aangesloten worden met een flexibele slang artikel 2739-20 en 2740-20 tussen de 25mm koppelstuk 2784-20 aan het einde of een koppelstuk 2790-20 in het midden op aanvoerbuis voor aansluiting van een sproeier. De flexibele slang zorgt ervoor dat je speling hebt om de sproeier precies goed te plaatsen.

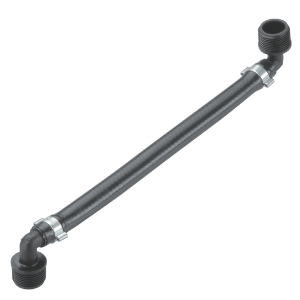

Flexibele aansluiting sproeiers 2739-20 3/4″-1/2″ geschikt voor de S-serie sproeiers T-100, T-200 en alle MD /SD sproeiers Flexibele aansluiting sproeiers 2740-20 3/4″-3/4″ geschikt voor T-380 en OS-140Als je wilt kun je deze koppelingen ook insmeren met vet maar hoeft niet, echter los maken is dan bijna niet mogelijk.
Het plaatsen van de sproeiers;Alle Pop Up sproeiers moeten gelijk met het aardoppervlak ingraven zijn . Op die manier is beschadiging door de grasmaaier uitgesloten.Het is raadzaam sproeiers om een piket paal ter slaan zodat je precies weet waar hij moet komen. Hou rekening met de volgende afstand wat een sproeier kan, zie hiervoor de gebruiksaanwijzing of de beknotte versie hieronder.T 100 < 6m uitloop model 2023. T 200 < 8mT380 < 11mOS140 < 9m breed en 15 lang
MD 40 2,5 – 3,5mMD 80 3,5 – 5mMD 180 5-7,5m
SD 30 1,5 – 3mSD 60 2,5- 3,5m

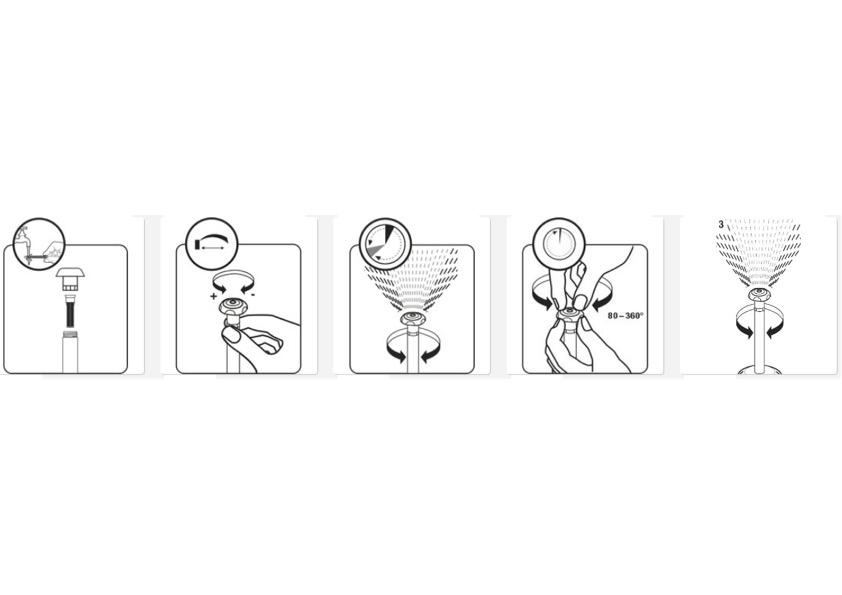

Hier is een overzicht om een MD of SD sproeier in te stellen .
Let op een SD sproeier mag niet in een zelfde zone zitten als een T of een MD sproeier. Dit heeft te maken met andere hoeveelheid water afgifte.
Na of bij het advies heb je ook een tekening gekregen waar de sproeiers geplaatst moeten worden. Elke sproeier kan op verschillende manieren worden ingesteld niet alleen in lengte maar ook onder welke sproei hoek hij moet sproeien.Elke sproeier heeft een filter in de sproeier zitten dus mocht een sproeier op een moment minder werken maak dan het filter schoon , zie hiervoor de service installatie pdf van de sproeier.
Tref meer informatie aan over sproeisysteem montage via deze link

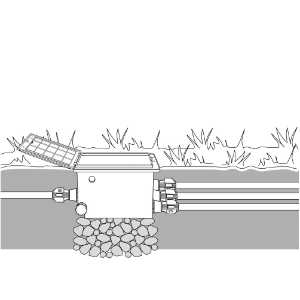

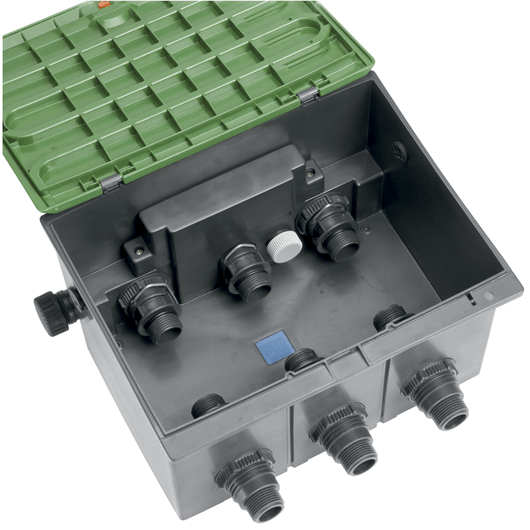

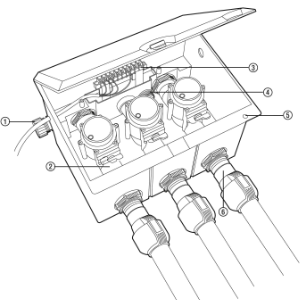

Een ventielbox is een in de grond geplaatste doos waarin ventielen geplaatst kunnen worden elke ventiel staat gelijk aan een zone en ze zijn onafhankelijk van elkaar te activeren. Een ventiel kan op 3 manieren worden aangestuurd via een watercomputer type 4030 of 6030 via een Bluetooth (ventiel 9V) of een Smart Irrigation set met een Smart ventiel ( 24v).

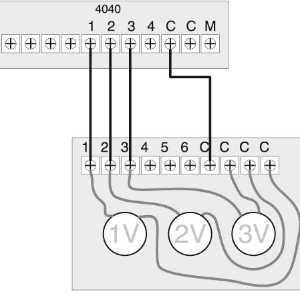

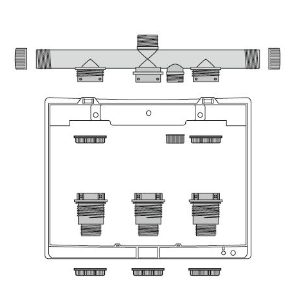

De montage is het makkelijkst te doen op een tafel er dient nergens kracht gezet te worden om e.e.a. vast te zetten. Als je bij de ventielen gaat monteren vergeet dan niet deze in te smeren met de bijgeleverd vet dan gaat het niet alleen speler maar voorkomt het ook lekkage in de aansluiting. De ijzeren schuiven die er als laatste opgezet worden moeten soepel gaan en zeker niet met kracht. Onderstaande een informatie video, dit is nog een wel test video. Zorg er ook voor dat op de uiteinden buiten de ventielbox alle buizen zijn dicht geschroefd anders kan er bij de proef installatie zand/aarde in komen en dat is niet gewenst. Installatie PDF bedrading aansluiten op Irrigation control

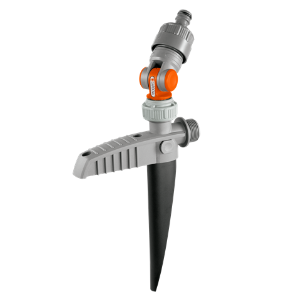

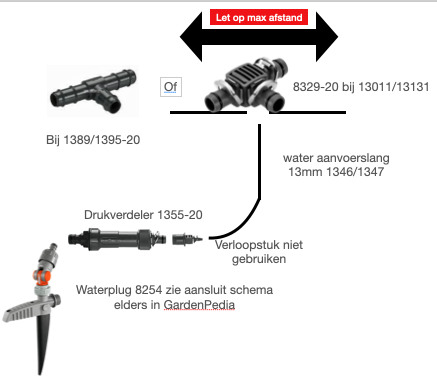

Een waterplug is het advies opgenomen om een 25mm ondergrondse water aanvoerbuis te kunnen koppelen aan een 13 mm druppelbuis. Je zou hier ook een water stopcontact (2722-20 )voor kunnen gebruiken maar dat is minder mooi. De waterplug kan een deel worden ingegraven waardoor het 13mm aansluit gedeelte alleen bovengronds op de aarde ligt.

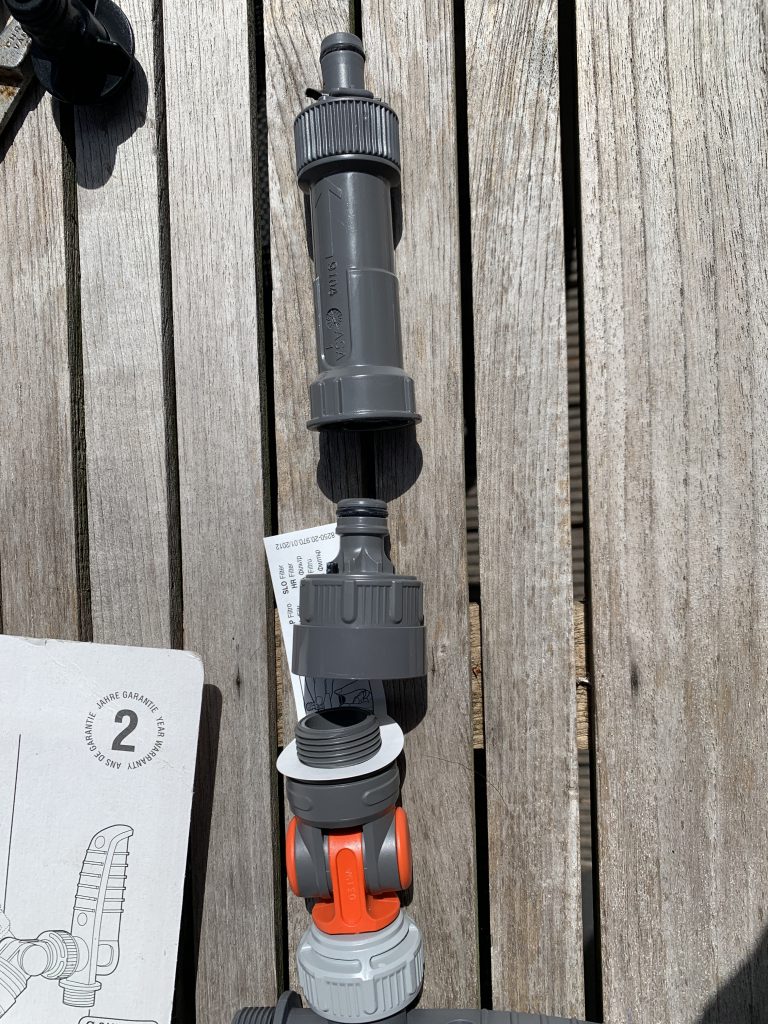

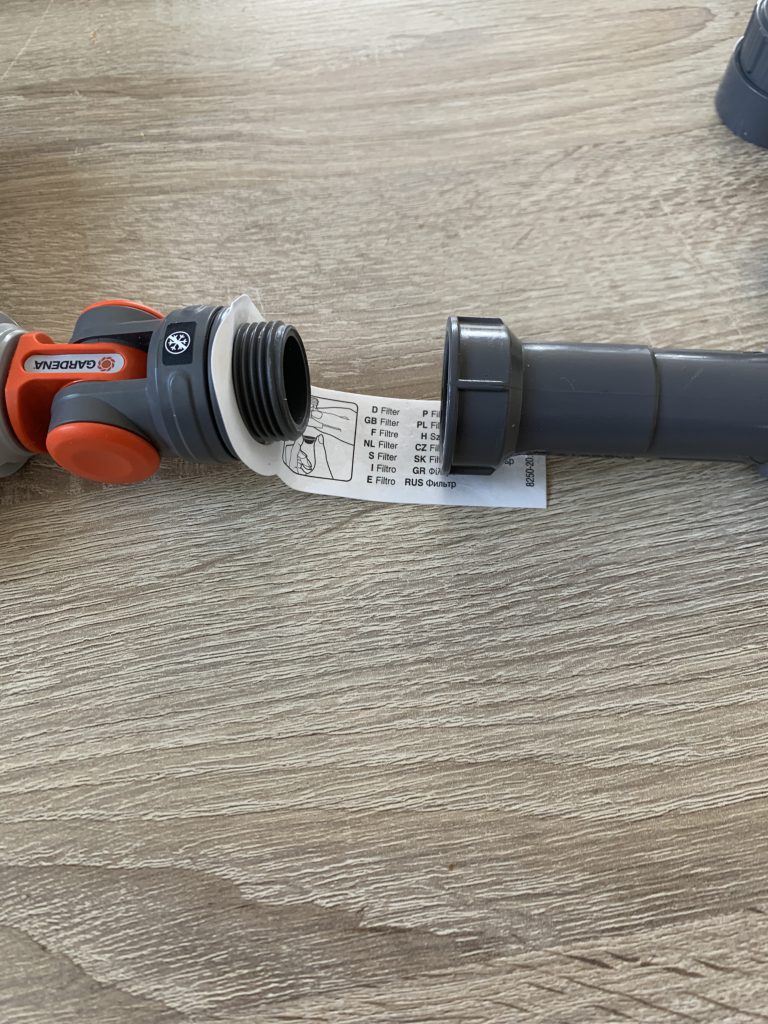

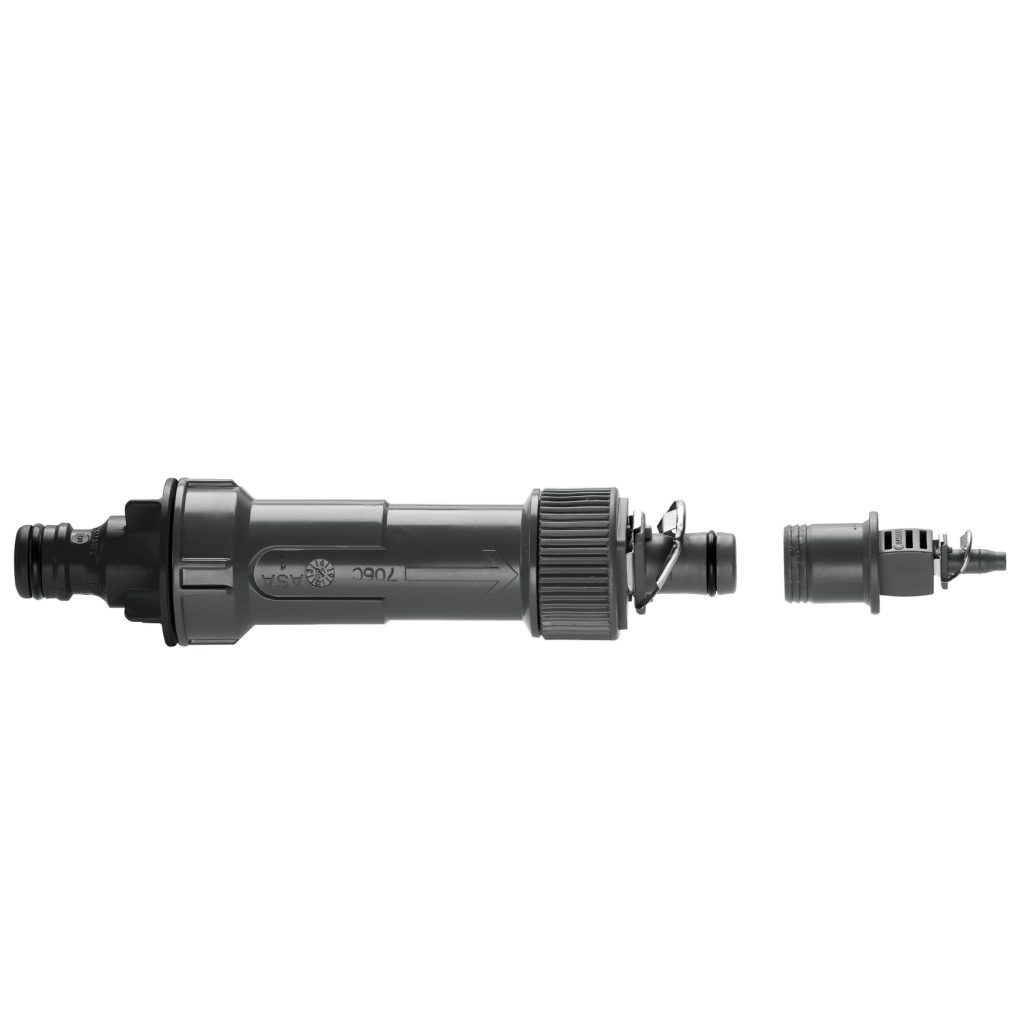

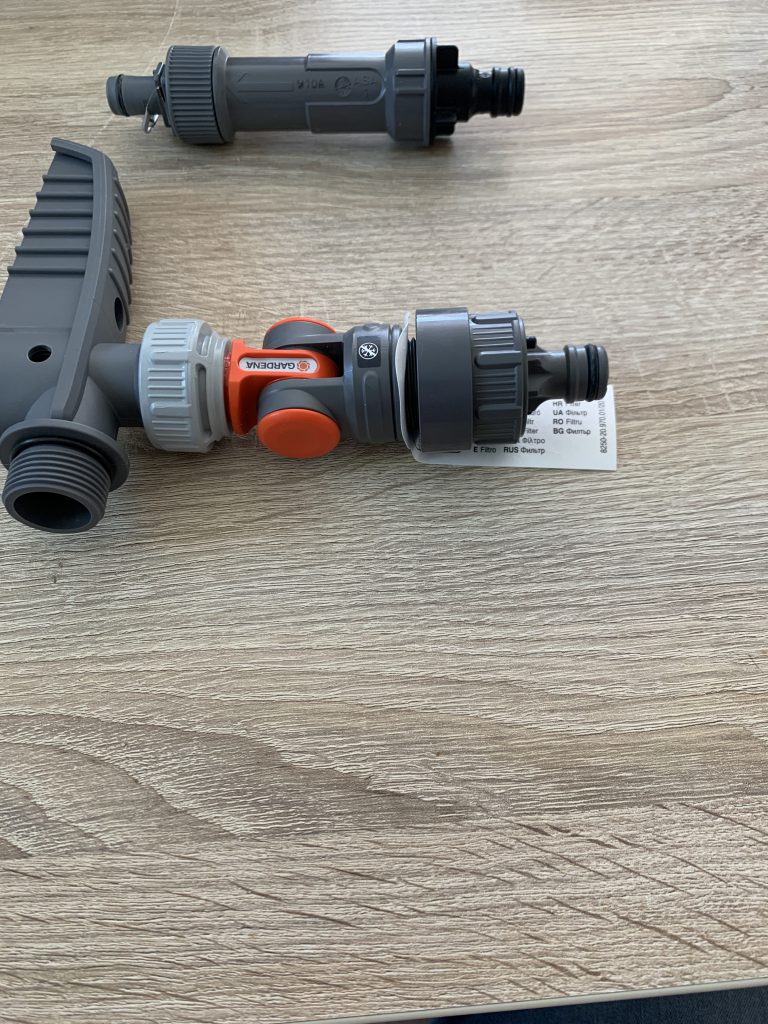

Als u de waterplug (8254-20) en de drukverdeler (1355-20) op tafel legt ziet u 2 zwarte aansluitingen u kunt deze los maken om vervolgens beide artikelen met elkaar te verbinden zodat er 1 geheel ontstaat en daar mee is deze koppeling klaar voor gebruik. Als u de 25mm water aanvoerbuis nu koppelt via een koppelstuk 2761-20 met de waterplug kunt u deze ingraven tot het oranje scharnier. Hierdoor zal het vervolg in de tuin van de 13mm buis mooier en makkelijker weg te werken zijn.

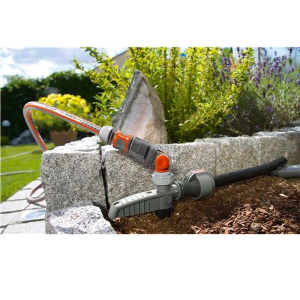

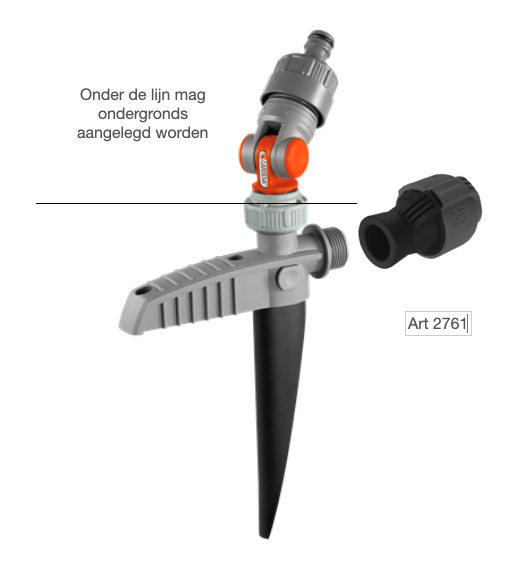

Als je zorgt dat je onder de aangegeven lijn de plug ingraaftis dat een zeer nette oplossing. Door het oranje draaigedeelte ligt de buis en of drukverdeler netjes op de aarde.
Installatie volgorde overzicht.
SmartgateEr zijn verschillende Smart System maar allemaal beginnen ze met een Smartgate gekoppeld aan je bestaande interne router van je internet leverancier. De Gardena Smartgate kan op 2 manieren worden aangesloten op ;
. Bestaande WIFI netwerk dit is het eenvoudigst en de Smartgate kan daardoor eventueel op een gunstiger plek gemonteerd worden. Echter ben je nu wel afhankelijk van de betrouwbaarheid van je WIFI netwerk. Wij adviseren liever de volgende koppeling te doen.. Direct op de router op een vrije poort en met een bedrade verbinding welke meegeleverd is.

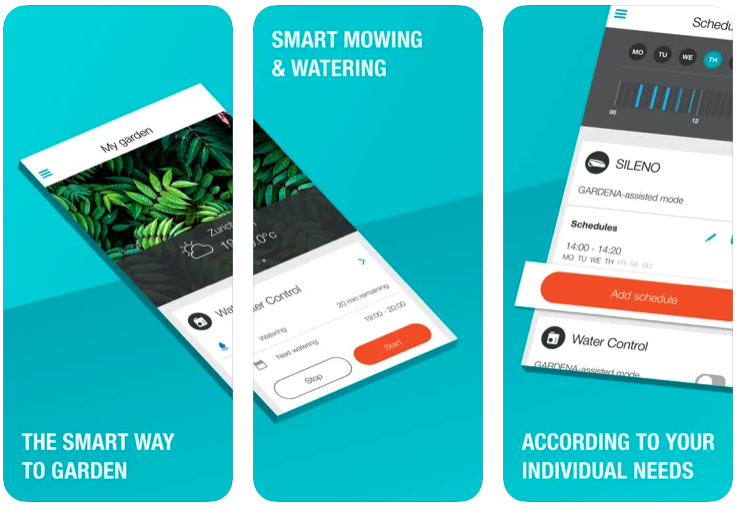

Zodra de Smartgate geïnstalleerd is zal hij eerst beginnen met zijn software te updaten, zodra deze klaar is kan je verder gaan met het aanmelden op de Smart app op uw Smartphone. De gardena App vind u in de App Store op uw Android of Apple Smartphone.
Installatie smart systeem
De start van het systeem is de Smartgate in de meterkast of een andere plek als deze teveel van de tuin verwijderd is. Het liefst sluit je de smartgate bedraad aan op de router van provider. Een zg. Lan connectie hiermee zal het stabieler zijn echter dit is geen must dus je kan hem ook draadloos koppelen via de wifi. Voordat je start moet je eerst een account aan maken bij Gardena en daarna bevestigen via de mail die je ontvangt. Zodra dat klaar is kan je de Garden smart app downloaden op je Smartphone.Vervolgens kan je in de app alle vragen beantwoorden en de QR code scannen achter op de smartgate, nadat je de smartgate op stroom hebt gezet zal hij eerst beginnen met software op halen, dit kan even een duren.Als dit klaar is zullen er 2 led groen branden.
Installatie in de tuin zoals de irrigatie control robotmaaier etc. kan je stapsgewijs toevoegen in de app door op het juiste menu te klikken de app zal je daarbij ondersteunen. Let op er is een korte periode dat de maaier , irrigatie control etc. nadat je hem op stroom zet kan koppelen. Lukt het niet in deze tijd dan opnieuw proberen.
Smart Watercontrol voordat u de Watercontrole op de kraan schroeft dient u de door on geleverde Accu/batterijen te monteren. Het advies is om deze batterij in het begin van elk seizoen te vernieuwen.
Smart irrigation controle heeft voor dit apparaat 220v nodig en kan gemonteerd worden in de buurt van de 24v ventielbox. De bijgeleverde 7 aderige kabel van 15m artikel 1280 kunt u hiervoor gebruiken. Deze mag ook onder de grond lopen.

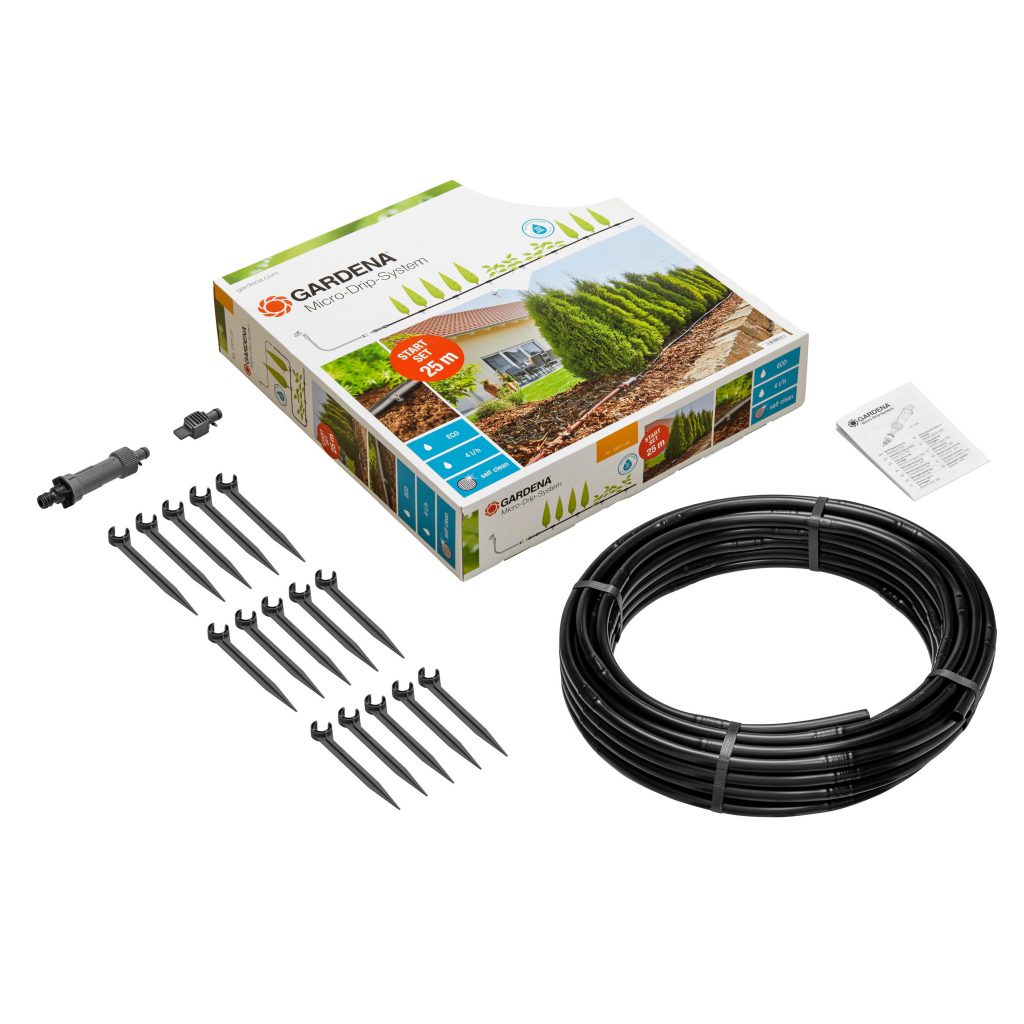

Gardena Micro Drip kan bestaan uit verschillende producten

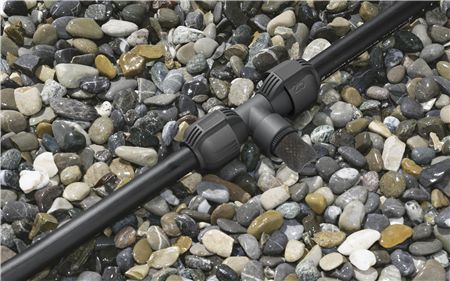

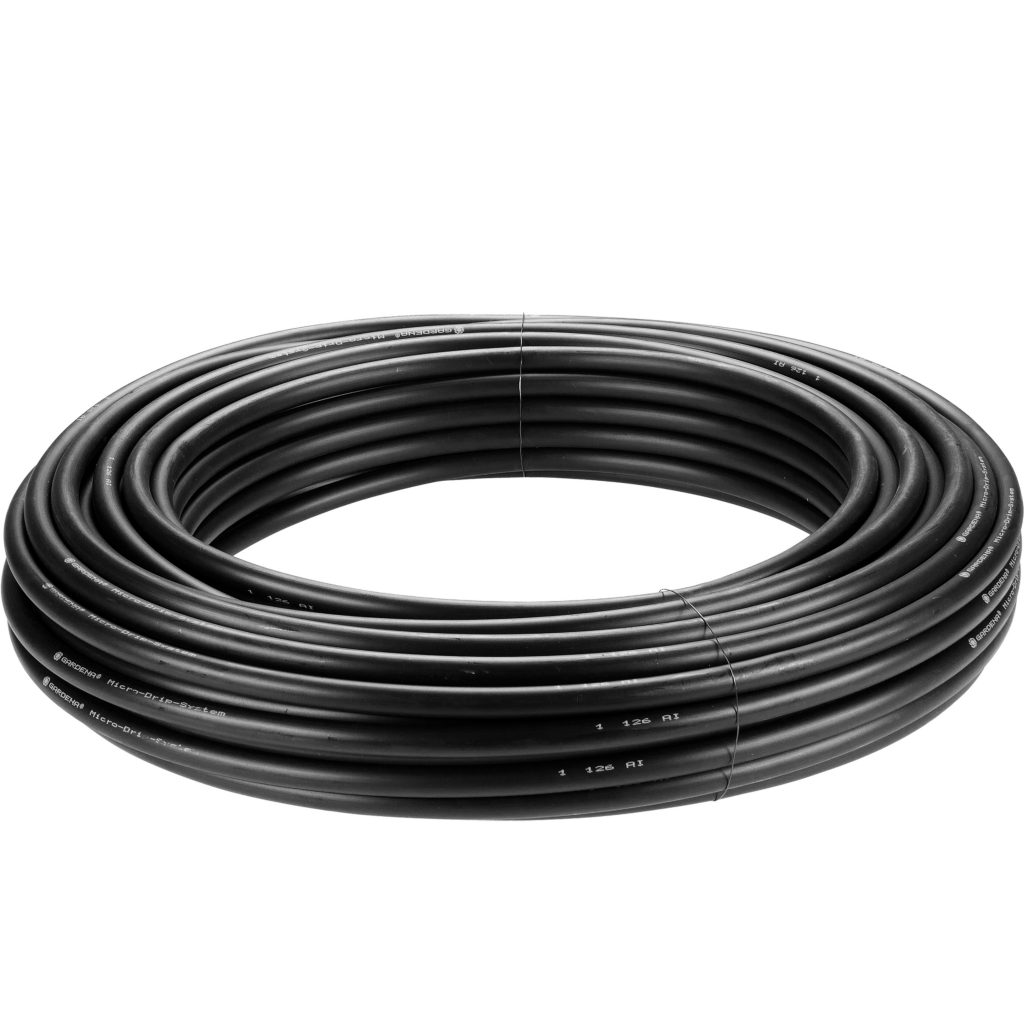

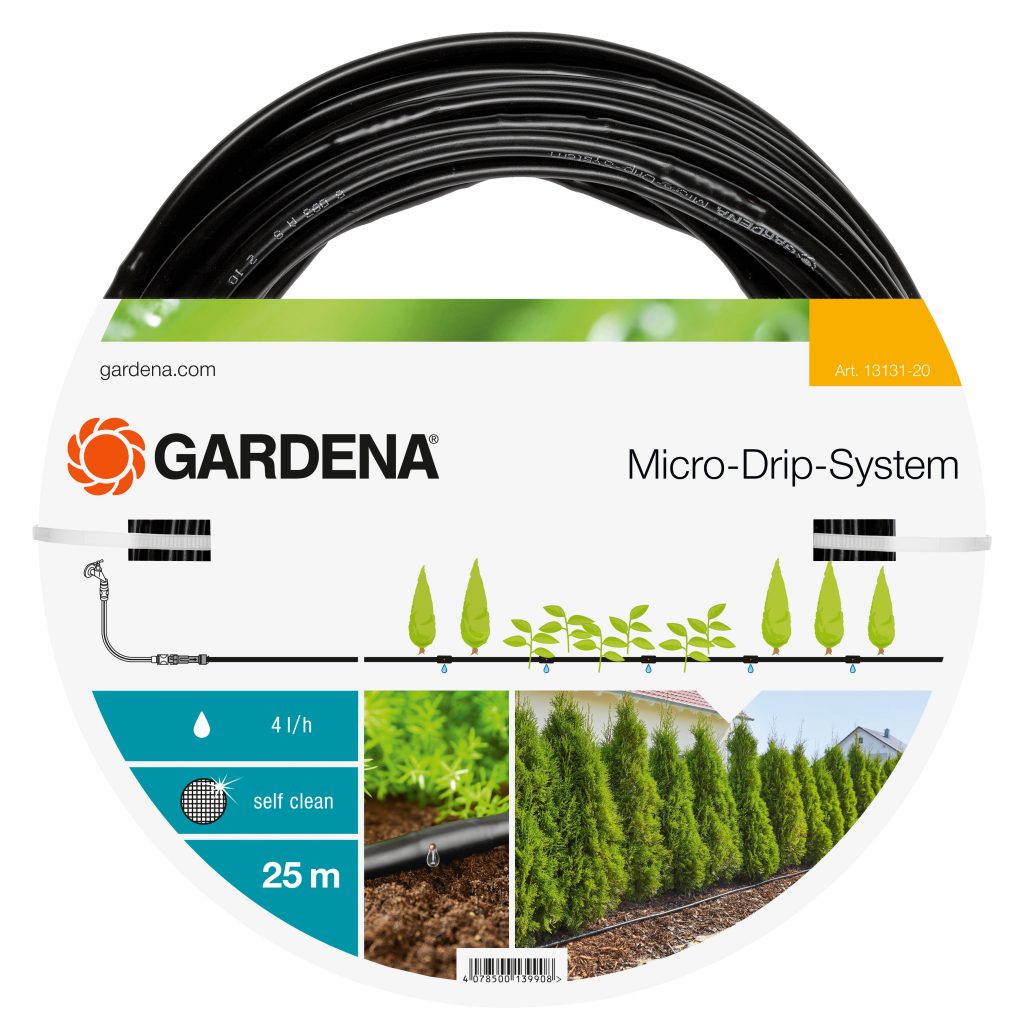

De druppelbuizen kun je willekeurig door de border leggen, let wel op dat u 30 cm – 35 cm ( zand- aarde ondergrond) aanhoud als onderlinge afstand. Het startpunt is altijd een drukverdeler. Bij alle str

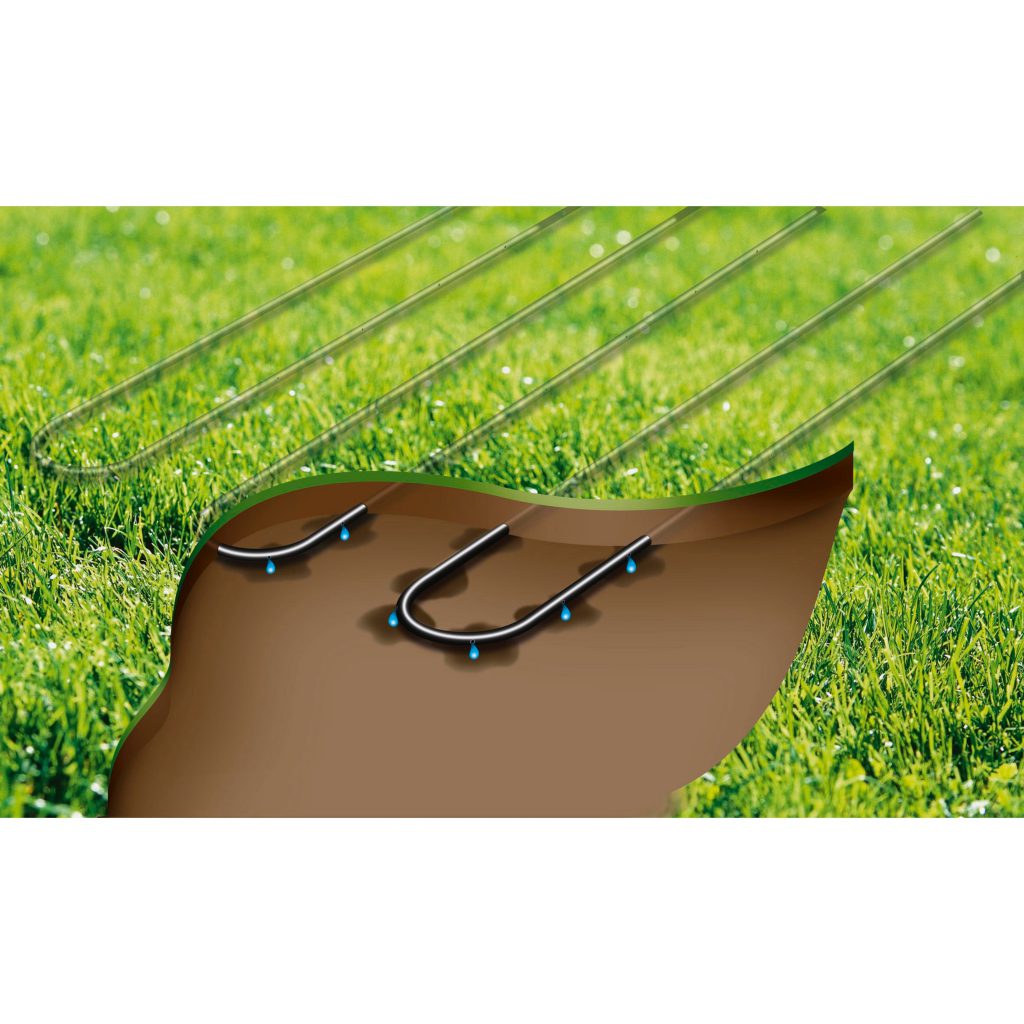

artsen zit standaard een druppelbuis druk verdeler Alle buizen model 2023 kunnen kan zowel ondergronds als bovengronds geïnstalleerd worden. Het verschil zit hem in de hoeveelheid water die de gaatjes doorlaten en doordat verschil is meer lengte mogelijk in de druppelbuis.
Druppelbuis met drukverdeler mogelijkheid mogen een maximale afstand hebben van 140m waarbij de aansluiting op het water aanvoersysteem in het midden moet worden aangesloten. Dus 70m links en 70m rechts .

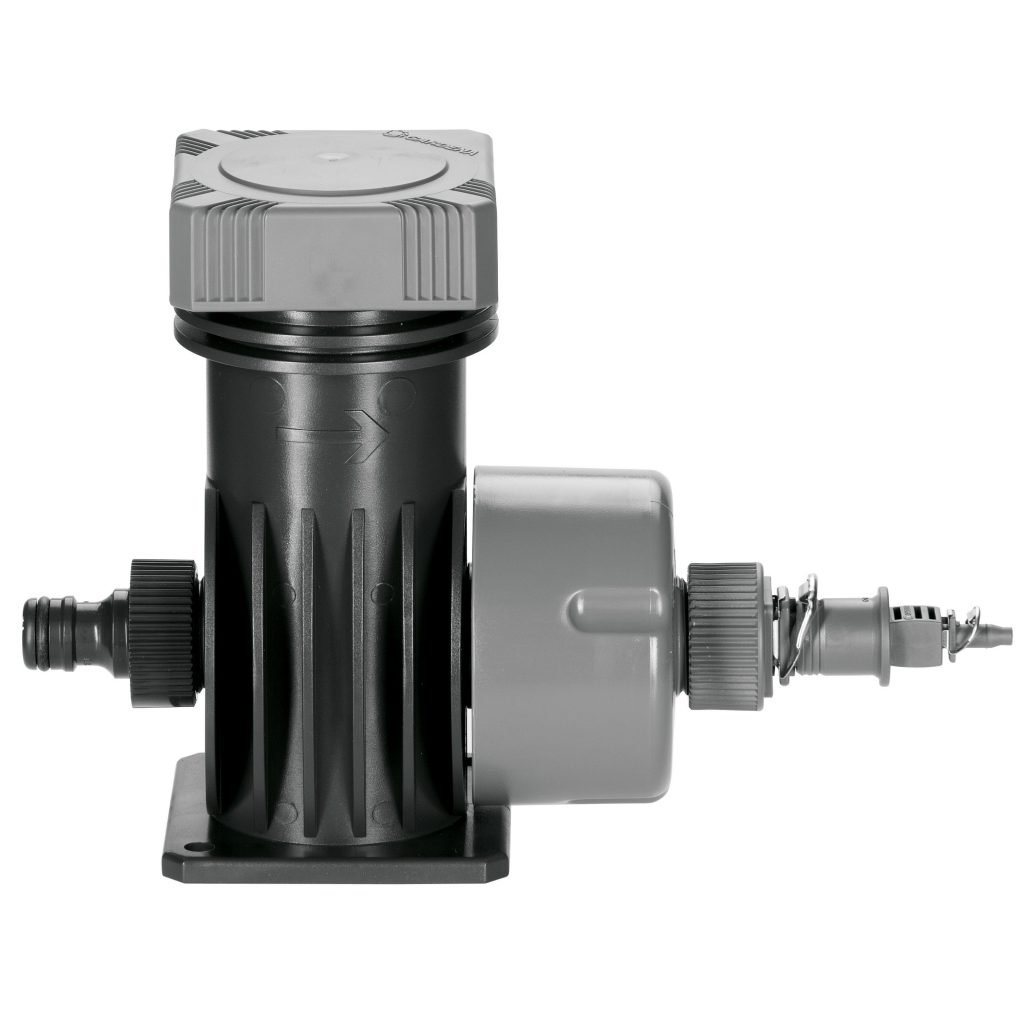

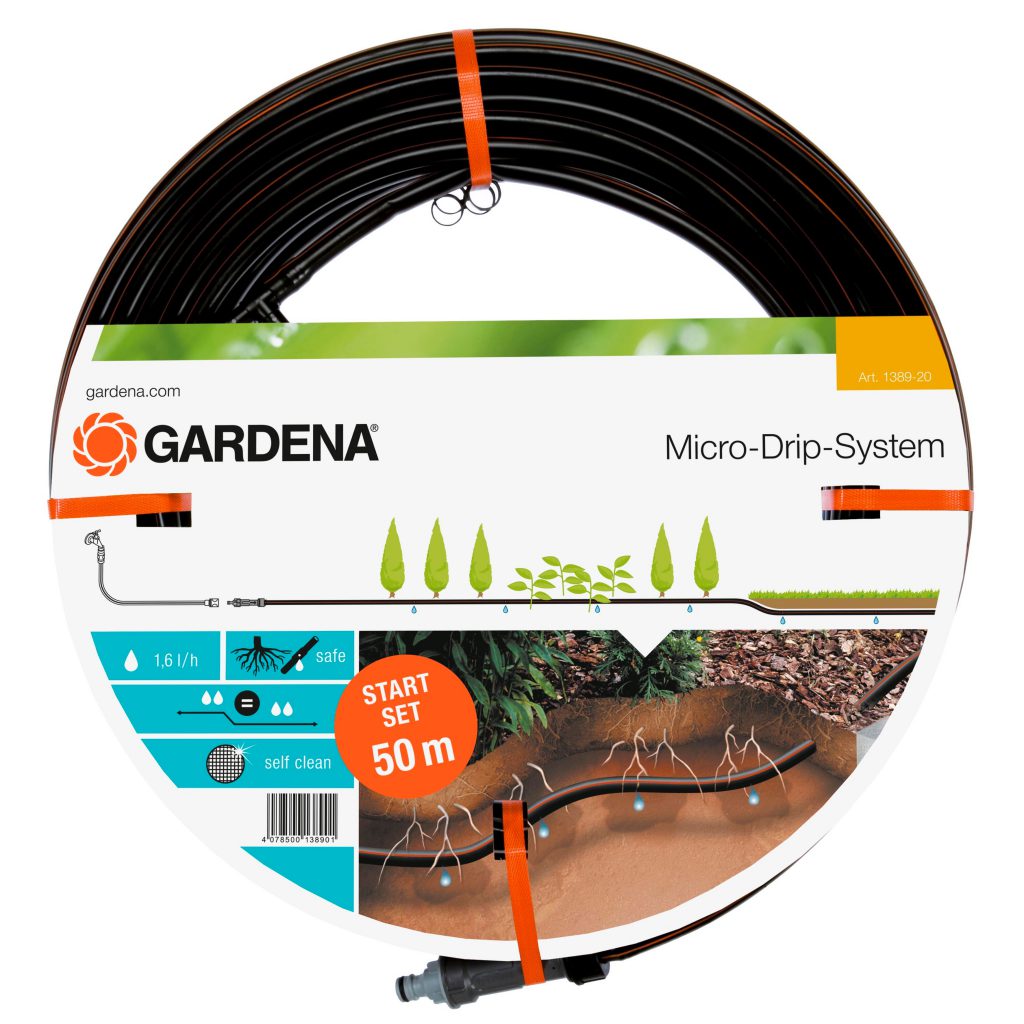

Een druppelbuis begint altijd met een drukverdeler zoals omschreven bij het micro-drie systeem. Er zijn druppelbuizen die standaard geleverd worden met een drukverdeler, hierdoor zal u geen losse drukverdeler tegen komen op de materiaal lijst.
Wil je een digitale versie van de robotmaaier Sileno City of Life gebruiks aanwijzing die vind u hier
